Cad é flanges píopa?
Flanges Ginearálta
Úsáidtear flanges chun píopaí, comhlaí, caidéil agus trealamh eile a nascadh chun córas píblíne a thógáil. Ina theannta sin, éascaíonn sé glanadh, cigireacht agus saincheaptha. De ghnáth, tá flanges táthaithe nó scriúdaithe. Tá dhá flanges boltáilte le chéile le séalaithe eatarthu chun acomhal flanged a chruthú.

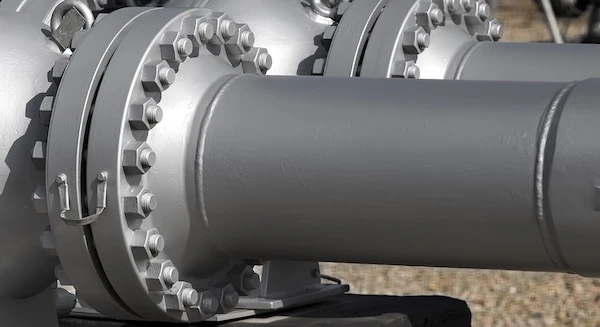

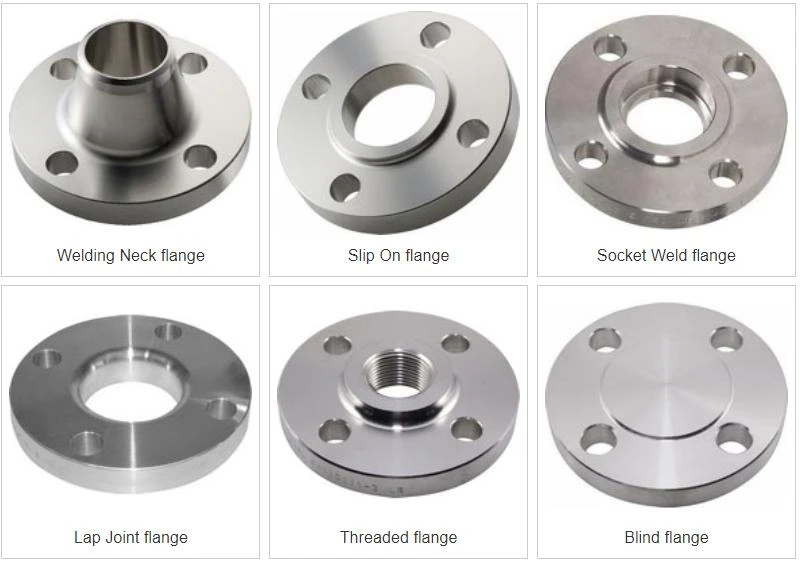

Is iad na cineálacha flange is mó a úsáidtear i dtionscal Petro agus ceimiceach.
Soláthraítear aghaidh flange ardaithe do gach cineál seachas an flange Lap Joint.
Comhpháirteanna le haghaidh Flanges
Cruthaítear flanges píopa ó ábhair éagsúla, lena n-áirítear cruach dhosmálta, iarann teilgthe, alúmanam, práis, cré-umha, agus plaisteach, ach is é an t-ábhar is coitianta ná cruach carbóin atá brionnaithe agus meaisínithe.
Ina theannta sin, d'fheidhmchláir speisialaithe, is minic a bhíonn feansaí, cosúil le feisteas agus píopaí, líneáilte go hinmheánach le sraitheanna ábhar de cháilíocht iomlán difriúil ná na feirí féin.
I bhformhór na gcásanna, déantar ábhar flange a chinneadh le linn roghnú na píopa; de ghnáth déantar flanges den ábhar céanna leis an bpíobán.
Mura luaitear a mhalairt, cloíonn na feansaí go léir atá clúdaithe ar an suíomh Gréasáin seo le caighdeáin ASME agus ASTM. Pléann ASME B16.5 toisí, lamháltais toisí, etc., agus déanann ASTM cur síos ar na saintréithe ábhair éagsúla.
Tomhais le haghaidh Flanges
Tá sraith de thoisí forordaithe ag gach flange ASME B16.5. Má tá dréachtóir sa tSeapáin, ullmhóir oibre i gCeanada, nó feisteoir píopa san Astráil ag tagairt do flange Muineál Táthú NPS 6, Aicme 150, Sceideal 40 ASME B16.5, ansin tagraíonn sé don flange sa phictiúr thíos.
Má ordaítear an flange, is mian leis an soláthraí cáilíocht an ábhair a fháil amach. Is flange brionnaithe cruach carbóin é ASTM A105, agus is flange brionnaithe cruach dhosmálta é A182.
Mar sin, ní mór dhá chaighdeán a shonrú in ordú ceart do sholáthraí.

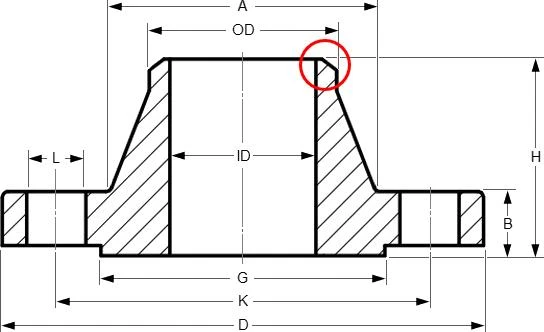

flange Muineál Táthú NPS 6, Aicme 150, Sceideal 40, ASME B16.5 / ASTM A105
A - Ø192.1|OD - Ø168.3|L - Ø22.4|ID - Ø154.1|G - Ø215.9|K - Ø241.3|D - Ø279.4|B - 25.4|H - 88.9|Airde RF - 1.6
Tá 8 poill bolt ag an flange thuas, agus bevel táthú 37.5 céim (ciorcal dearg). Tá gach toisí tugtha i milliméadair. Ní gá an aghaidh ardaithe (RF) a shonrú, toisc go bhfuil ASME B16.5, gach flange seachadta caighdeánach le aghaidh ardaithe. Níor cheart ach dearadh difriúil (Comhpháirteach Cineál Fáinne (RTJ), Flat Face (FF) etc., a shonrú.
Naisc bolted flanged
Is meascán d'eilimintí casta iomadúla é nasc flange bolted (Flange, Bolts, Gaskets, Próiseas, Teocht, Brú, Meánach). Tá na fachtóirí seo go léir idirnasctha agus ag brath ar a chéile le haghaidh toradh maith.
Tá rialú inniúil ar an nós imeachta um chomhdhéanamh ríthábhachtach d'iontaofacht an chomhpháirteach flanged.

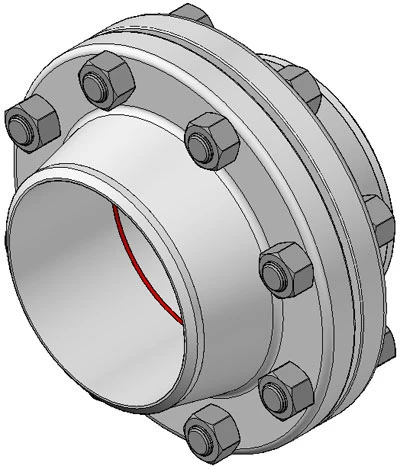

Nasc flange bolted tipiciúil
Ó roinnt blianta ó shin, thuig an tionscal an tábhacht a bhaineann le suiteáil agus cóimeáil.
San Eoraip, cuireadh an bhéim ar a chinntiú go ndéanann saineolaithe oilte agus bailíochtaithe an chomhdhéanamh, agus dá thoradh sin táirgeadh TS EN 1591 Cuid 4, caighdeán teicniúil Eorpach. Baineann an caighdeán seo le teicneoirí boltaí agus a maoirseoirí, na hinnealtóirí freagracha, a dhéanann, a chruinníonn, agus a dhianaíonn naisc bolted de chórais brú seirbhíse ríthábhachtacha d'aon chumraíocht.
Soláthraíonn an caighdeán modheolaíocht chun oiliúint agus meastóireacht a dhéanamh ar theicneoirí atá ag gabháil do mhonarú agus díchóimeáil na n-alt flange, agus is féidir é a chur i gcomparáid leis na riachtanais oiliúna do tháthairí a dhéanann obair soithí brú. Leagann a fhoilsiú béim ar an tábhacht a bhaineann le maoirseacht inniúil ar an bpróiseas comhdhéanta chun a chinntiú go n-oibreoidh an flange gan sceitheadh.
Is féidir le nasc comhpháirteach flange bolted sceitheadh ar chúiseanna éagsúla, lena n-áirítear an gasket.
Fiú nuair a oibríonn na comhpháirteanna casta idirspleácha de nasc flange comhpháirteach bolted le chéile go foirfe, is é an fachtóir aonair is tábhachtaí a chinneann rath nó teip an nasc flange comhpháirteach bolted sin aird an suiteálaí ar nósanna imeachta suiteála agus cóimeála cuí. Má dhéantar i gceart é, fanfaidh an tionól saor ó sceitheadh ar feadh a shaolré beartaithe.

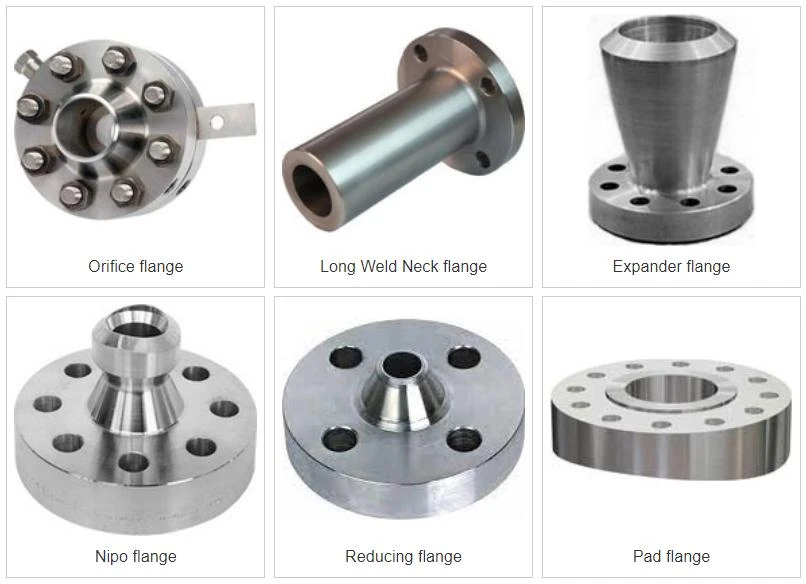

Tá roinnt flanges speisialta ann fós mar..
Cad is Feisteas Flanged ann?
Úsáidtear feistis flanged chun dhá phíobán nó níos mó a nascadh. Caithfidh flange a bheith ag gach píopa, arb é an iomaire ardaithe é a théann timpeall imlíne seachtrach an phíobáin. Trí úsáid a bhaint as boltaí, teanntáin nó ceanglóirí eile, nascann suiteálaithe an dá flanges trí chomhbhrú. In ionad cónaisc snáithithe traidisiúnta, táthú nó sádráil, féadfar feisteas flanged a úsáid. Cuirtear cineálacha áirithe flanges le chéile le táthú nó sádráil chun comhpháirteach píopa níos láidre a dhéanamh.
De réir a bhfeidhm nó a gcuma, is féidir cineálacha éagsúla feistis flanged a aithint óna chéile. Tá feisteas a úsáidtear ar phíopaí nó ar línte gáis thar a bheith mór, flange le aghaidh réidh agus comharbas de phoill réamh-druileáilte. Nuair a nasctar dhá cheann de na feistis flanged seo le chéile, cuirtear boltaí isteach i bpoll na flanges chun nasc láidir, fadtéarmach a bhunú. Féadfaidh feidhmchláir ardbhrú úsáid a bhaint as feisteas flanged le muineál barrchaolaithe. Go hiondúil teastaíonn táthú agus boltáil den chineál seo chun seasamh in aghaidh an bhrú ollmhór a chuireann ábhar an phíobáin ar fáil.
Féadfaidh suiteálaithe a gcaithfidh feisteas flanged a chur leis sa réimse feisteas snáithithe a roghnú, a bhfuil snáitheanna inmheánacha cosúil leis na cinn a fhaightear ag foircinn fhormhór na bpíopaí. Cuireann sé seo ar chumas an suiteálaí an feisteas a scriú go simplí ar an bpíobán chun é a dhaingniú. Déanann feisteas snáithithe go bhfuil sé simplí d'oibrithe píopaí a ghearradh go dtí cibé méid atá ag teastáil le haghaidh deisiúcháin tapa, ansin snáitheanna a mhonarú ar an deireadh ag baint úsáide as snáithitheoir píopa chun freastal ar an bhfeire.

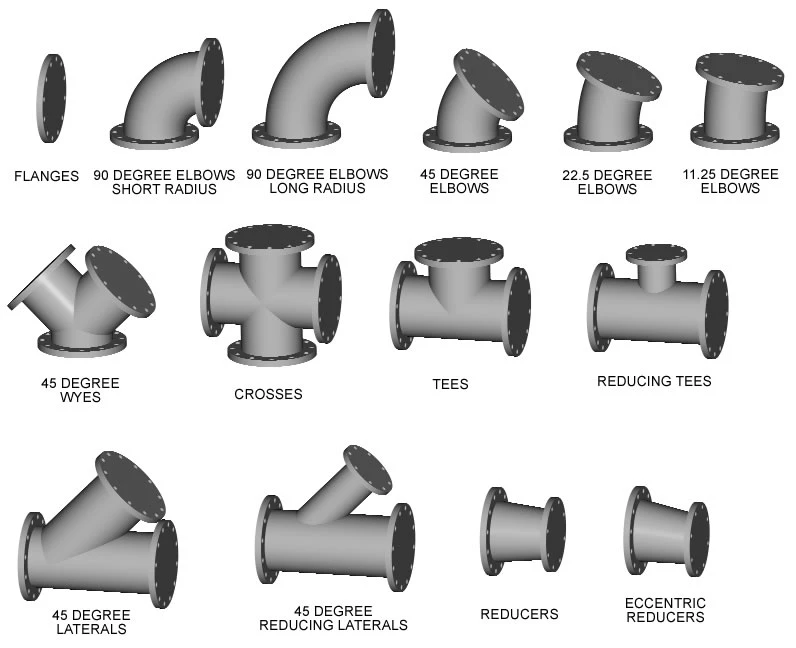

Ag brath ar a chuspóir atá beartaithe, d'fhéadfadh go mbeadh roinnt próifílí ag feistis flanged. Chun dhá phíobán a nascadh ar uillinn, tá cruth cuartha ag feistis elbow le flanges ar an dá cheann le haghaidh nasc níos cobhsaí. Ceanglaíonn feisteas flanged tee dhá phíobán in aon rith amháin le píopa ingearach, ach nascann feisteas Y-chruthach trí phíobán a ritheann ar thrí uillinn. D'fhéadfadh go mbeadh cumraíocht ceithre bhealach nó tras-chruthach ag roinnt feistis flanged chun ceithre phíobán neamhspleácha a cheadú.
Úsáidtear go leor feistis flanged i gcomhar le gaiscéid ar leith chun sceitheadh a sheachaint ag aontas dhá phíobáin. Uaireanta tugtar "o-rings" ar na gaiscéid seo agus tá siad déanta as ábhair rubair nó sintéiseacha. Nuair a dhéantar feistis flanged a mhonarú go dtí lamháltais thar a bheith beacht agus go bhfuil aghaidh an flange an-réidh, b'fhéidir nach mbeadh gá le húsáid gasket chun sceitheadh a chosc. I gcúinsí áirithe, is féidir ramhar nó bealaí a úsáid in ionad o-fáinne chun aon bhearnaí idir na flanges a shéaladh.
